引言：
隔膜泵，是一种新型输送机械，是目前国内最新颖的一种泵类，采用压缩空气为动力源。对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。隔膜泵已经在石油、化工、有色金属食品、电子、陶瓷、纺织等行业应用，安装在各种特殊场合，用来抽取各种常规泵不能抽吸的介质。QD6000变频器作为一种工业控制设备在隔膜泵上有着广泛的应用。
奇电变频器QD6000的特点：
QD6000 是奇电变频器QIROD家族中的一员，它不仅继承了QD200 的特点，而且具有自身的优点。QD6000是壁挂式变频器，功率范围0.75KW-500KW，进线电压380V-480V的电压等级，控制方式为无速度传感器的矢量控制。QD6000具有丰富的客户端子，包括8路数字量输入(LI1-LI8)，2路模拟输入(AI)，2路继电器输出(TA)，2路模拟输出(AO)，5V 辅助电源用于模拟给定输入，24V辅助电源用于数字量输入，所有的LI/TA，AI/AO 都可以自由编程定义功能。MODBUS 接口是QD6000的标准配置，无需选件。通过MODBUS可以将QD6000 连接到更高层的自动化系统。
方案优势：
低频运行和加速过程中提供250%的电动额定电流，满足隔膜泵运行的要求；
具有优异的速度控制精度，控制精度在0.2%，实现精准的速度控制;
具有转矩响应速度快的优点，在负载波动时，电流波动??；
良好的EMC电磁兼容性，适应各种复杂环境；
具有良好的过载能力及环境适应能力，运行可靠性高；
环境适应能力强，完全独立风道设计可大幅提高抗击油污、粉尘及湿热等恶劣环境。
系统简介：
在氧化铝生产系统中,将合格的原矿浆通过隔膜泵送至高压溶出器，通过一台QD6000 75KW变频器驱动55KW隔膜泵，通过将矿浆电磁流量计输出的4～20mA反馈信号送到变频器的PI调节器的反馈端口上实现闭环控制，使矿浆的流量在给定范围内变化，保证氧化铝的溶出率为最高。
技术参数
| 变频器技术参数 | 设备配置 | |
 型号：QD6000-75RG-T4 | 输出电流：150A | QD6000 变频器一台 |
| 输入电压：3相，380-480V | 频率范围：0-400Hz | 55KW隔膜泵 |
| 输入频率：50/60Hz ±5% | 过载能力：150%,60 秒 | 电磁流量计 |
| 输出功率：75KW | 环境温度：-10-40°C | |
| 输出电压：0-480V(最大值由输入电压决定） | 防护等级：IP20 | |
现场使用情况：

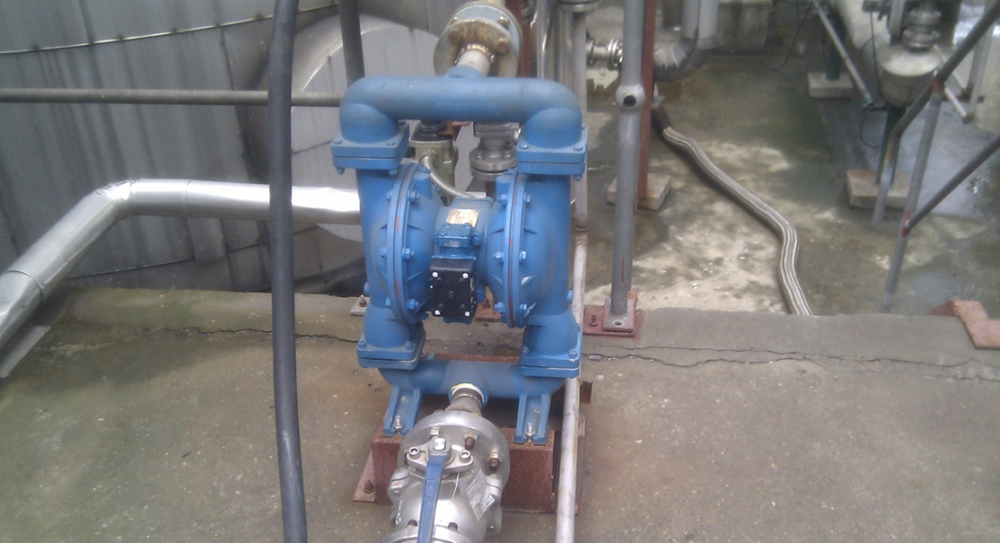

根据现场空间情况，一台QD6000系列变频器安装于控制柜中，变频器安装及现场电机如图所示
运行效果：
采用QD6000变频器在隔模泵上已经连续无故障运行了三年有余，实践证明，QD6000变频器无论是在质量上还是在性能上都表现极佳，并且在调速过程中有节能效果，给用户带来了实实在在的效益，在用户中树立了很好的口碑。
控制装置运行可靠，具有良好的环境适应能力，能抗击油污、粉尘及湿热等恶劣环境，故障率低；
运行可靠平稳，控制灵活方便，控制准确，精度高；
优异电流限幅特性，过载能力强，可有效降低变频过载、过流?；?，最大限度保障生产连续性；
经济效益显著，降低了单位产品的成本。
客户收益：
充分保证了隔膜泵准确送料，大大优化了生产指标，提高了矿浆中的氧化铝溶出率和设备产能，取得了巨大的经济效益；
变频器全面的?；すδ?，最大限度保障生产连续性；
设备技术水平的提高和优化，使得设备维护工作量和维护费用都大大降低；
经济效益显著，降低了单位产品的成本，产生了较好的社会经济效益。
