概述

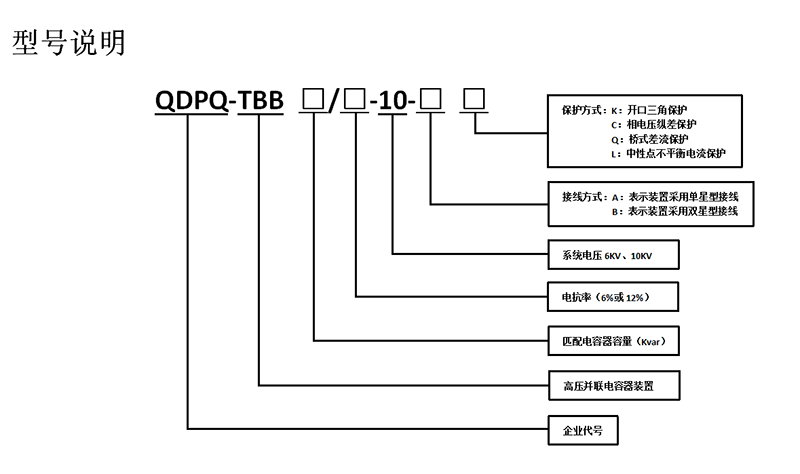

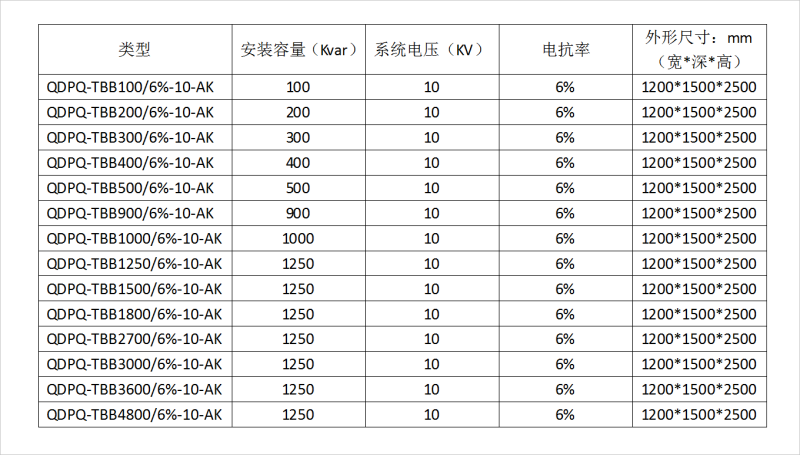

QDPQ系列高压补偿软起动装置是适用于大中型高压鼠笼交流异步电动机或异步起动的高压同步电动机软起动的一种理想方式，采用特制的自耦变压器软起动部分加电容补偿部分，经过PLC的合理控制相互配合，解决了电机起动过程中需要的大电流大转矩和对电网压降造成的影响。可达到系统起动电流小，切换无过电压、过电流，对电网影响小、无电磁干扰，使用安全可靠，操作简单，免维护。广泛用于电压等级为6KV、 10KV, 功率范围2000Kw-20000Kw的大容量电机的软起动 。
其应用范围涵盖冶金工业、石化、环保等产业多个领域，具体工况如高炉风机、高炉泵、焦化煤气压缩机、空压机、制氧用空压机、制氧压缩机、转炉用除尘抽风机、大型的催化和裂化风机、大型磨桨机等。
标准及规范
GB 311.1-1997 高压输变电设备的绝缘配合
GB/T 16927.1-1997 高电压试验技术 第一部分：一般试验要求
JB 7112-2000 高电压并联电容器
GB 1094.1-1996 《电力变压器 第一部分 总则》
GB 1094.2-1996 《电力变压器 第二部分 温升》
GB 1094.3-2003 《电力变压器 第三部分 绝缘水平和绝缘试验》
GB 1094.5-2008 《电力变压器 第五部分 承受短路的能力》
GB/T 10237-1988 《电力变压器 绝缘水平和绝缘试验 外绝缘的空气间隙》
GB 5582-1993 高压电力设备外绝缘的污秽等级
GB 50150-2006 电气装置安装工程电气设备交接试验标准
GB 5273-1985 高压电器、变压器及套管的接线端子
GB/T 11022-2011 高压开关设备和控制设备标准的共用技术要求
GB 4208-2008 外壳防护等级（IP代码）
正常工作条件
环境温度上限不超过40℃，下限不低于-30℃；
相对湿度不超过85%；海拨高度不超过1000M；
应放置室内无剧烈振动及冲击且垂直倾斜度不超过5°,没有火灾及爆炸危险的场合；
不允许有导电尘埃及腐蚀性气体；
电源采用三相四线 380/220V 20A,且电压波动必须保证在额定电压的±15％范围内。
注：1）环境温度长期低于-10℃时需加装加热器，用户订货时应予说明。
2）电源电压等级特殊时需重新设计，用户订货时应予说明。
产品特点
4.1 基本原理
大容量的电动机在工业领域的应用越来越普遍，电动机的起动容量与所配电网输出容量的矛盾更加突出，非常有必要进一步减小电动机起动时从电网吸收的容量，这样可以使配套电网不需要过多的为电动机起动预留过大的容量，减小一次性投资以及变压器的运行费用。对有些改造项目，在不增加电网容量时也可适当增加可拖动电动机的容量。
起动时在起动回路并联电容，由电容提供容性无功电流，可抵消一部分感性无功电流，使电动机起动时从电网吸收的总电流大大降低。因软起动器和电容构成的起动装置工作时输出的电压可调，就称之为高压补偿软起动装置。利用该装置在起动时既能满足电动机起动电流的要求，又能减小电网的输出电流，是一种理想的起动方式。
4.2 技术特点
l 起动回路电流一般为2倍电机额定电流（采用高配型号可小于1.5倍额定电流），最小可达到额定电流；
l 起动时电网的压降一般在在7%-15%之间；
l 对电网容量要求低，显著减小变压器安装容量，大幅降低一次设备投资；
l 起动转矩大，可满足不同负载的要求；
l 可连续起动，重复精度高；
l 无谐波，电网波动小，基本不影响电能质量，无附加有功损耗；
l 柜式结构，可拼柜放置配电室内，安全可靠，寿命长，免维护；
l 体积较小，安装使用方便。
