产品概述

RH型涂料绕线电阻器是一种功率型绕线电阻器，该产品采用波状电阻合金带以侧立形式缠绕在陶瓷骨架上，表面被覆绝缘耐高温涂料，有利于散热，并配有安装支架，电阻器具有功率大，耐过能力强，安装方便等特点。

应用

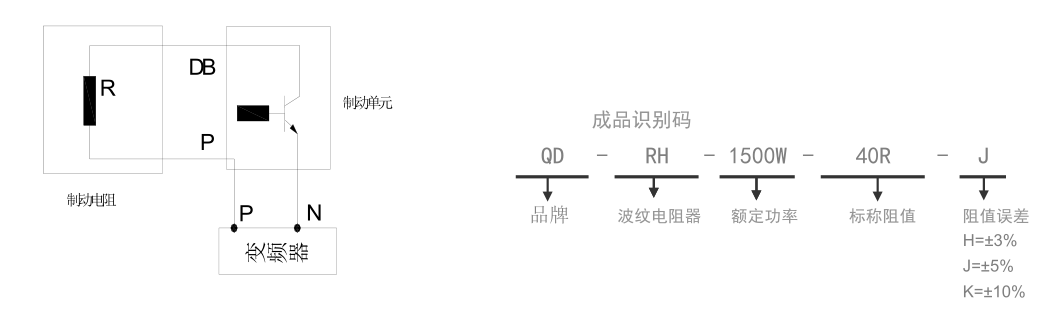

1.做为制动电阻保护变频器、伺服等不受电机再生电能的危害

2.电力电子负载测试中做为阻性负载

3.在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻

技术规格

• 1.阻值及阻值允许偏差：1Ω≤R ±5%（J）,1Ω>R ±10%（K）

  2.额定负荷：表面最高温度:50~200W ≤275℃,＞200W ≤350℃

  3.短时过负荷：无可见损伤， ΔR≤±（5%R+0.05Ω） 10倍 5s

  4.绝缘电阻：R≥100MΩ 1min DC 1000V

  5.耐电压：无可见损伤，无飞弧击穿 ΔR≤±（0.1%R+0.05） AC 3000V 5S

  6.电阻温度特性：±260PPM/℃ (小于5Ω以不作检测)

  7.端子强度：无松动或机械损伤 45N 30S

• 8.电阻体强度：无可见损伤 200N 30S

  9.耐振性：无可见损伤， ΔR≤±（0.1%R+0.05Ω）f:5-200Hz a=1g X.Y.Z各2h

  10.耐热性：除端子外无明显变色和损伤，标志清晰350℃ 2hours

  11.热冲击：无可见机械损伤 额定负载30分钟后-55℃温度下15min

  12.耐湿性：无可见损伤，标志清晰，ΔR≤±（5%R+0.05Ω），绝缘电阻≥10MΩ DC100 40℃ 95%RH 500hours

  13.耐久性(额定负载)：外观无可见损伤，标志清晰，ΔR≤±（5%R±0.05Ω） 100% 负荷0
